AtualizaçõesKit Eletrônico CP-D
# Modernização eletrônica
Sua balança operando como nova
A Atualização de Kit Eletrônico substitui todo o sistema de medição e controle da sua balança rodoviária — indicador, células de carga, caixa de junção e cabeamento — mantendo a estrutura mecânica e reduzindo drasticamente o custo em relação à compra de uma nova balança.
Ideal para balanças com mais de 10 anos de uso, células analógicas com desgaste, ou indicadores fora de linha sem peças de reposição.
# Kit Full CP-D
A solução ideal para balanças rodoviárias e ferroviárias
Indicado para balanças com células de carga de baixo sinal de resistência e sistema de atenuação de pesagem. Após análise completa pela equipe técnica, havendo necessidade de substituição, a Conceito Pesagens dispõe de kits compostos por células de carga com grau de proteção IP69K, garantindo o bom funcionamento mesmo sob condições severas.
A instalação do kit eletrônico CP-D é feita in loco por equipe técnica especializada, conta com garantia de 5 anos e pode ser implantado em balanças com número de células de carga indefinido.
A atualização para o kit eletrônico CP-D reduz as chances de falhas e evita os prejuízos de uma balança rodoviária parada.
# Sinal digital
Células de carga digitais CP-D
Hermeticamente seladas a laser com grau de proteção IP69K e sistema de monitoramento interno que compensa automaticamente variações de temperatura, não linearidade e interferências eletromagnéticas.

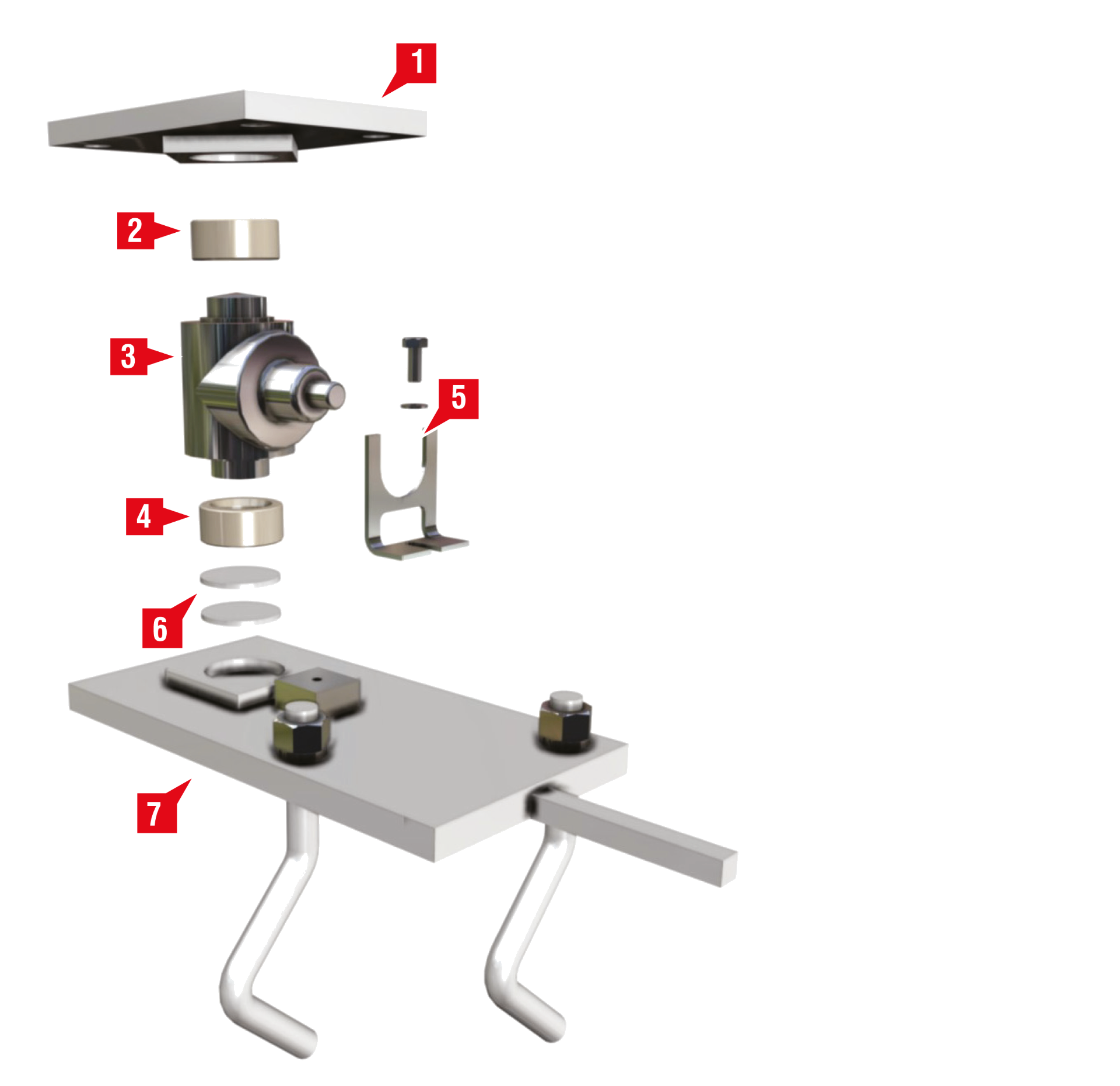

Construção em 7 componentes
- 1Flange superior com sistema de encaixe
- 2Castanha superior em aço inox 17-4PH
- 3Célula de carga digital CPD IP69K
- 4Castanha inferior em aço inox 17-4PH
- 5Sistema antirrotação
- 6Compensador de altura
- 7Flange inferior com arruela excêntrica
Certificação OIML internacional para uso em condições severas e vida útil prolongada. Proteção contra surtos elétricos e descargas atmosféricas, testadas e aprovadas em laboratório técnico.
As células de carga digitais são imunes a:

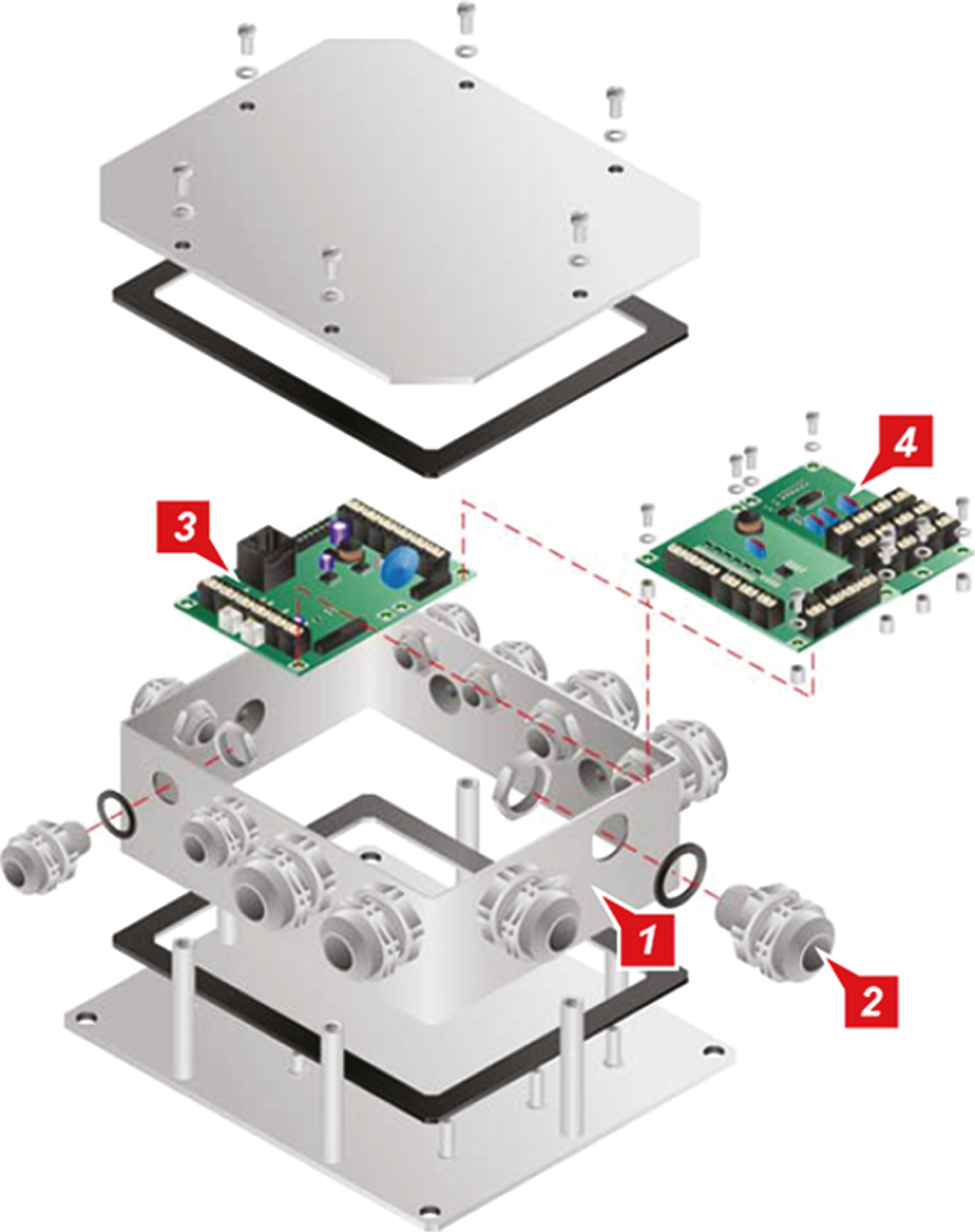

# Caixa de Junção
CPX — inteligência em aço inox
Fabricadas em aço inox ANSI 304 escovado com grau de proteção IP68 (e modelo IP69K), as caixas de junção CPX utilizam inteligência artificial para reconhecimento das células de carga. Seu protocolo de comunicação é 5x mais rápido que os convencionais, permitindo controle total e monitoramento em tempo real.
- Caixa de junção impermeável
- Prensa cabos impermeáveis
- Sistema de proteção contra sobrecargas
- PCI eletrônica inteligente com central de monitoramento
# Nova linha
Indicadores de pesagem
Tecnologia iSENSOR com IoT integrado, conectividade total e funções avançadas para a Indústria 4.0.
Top de linha

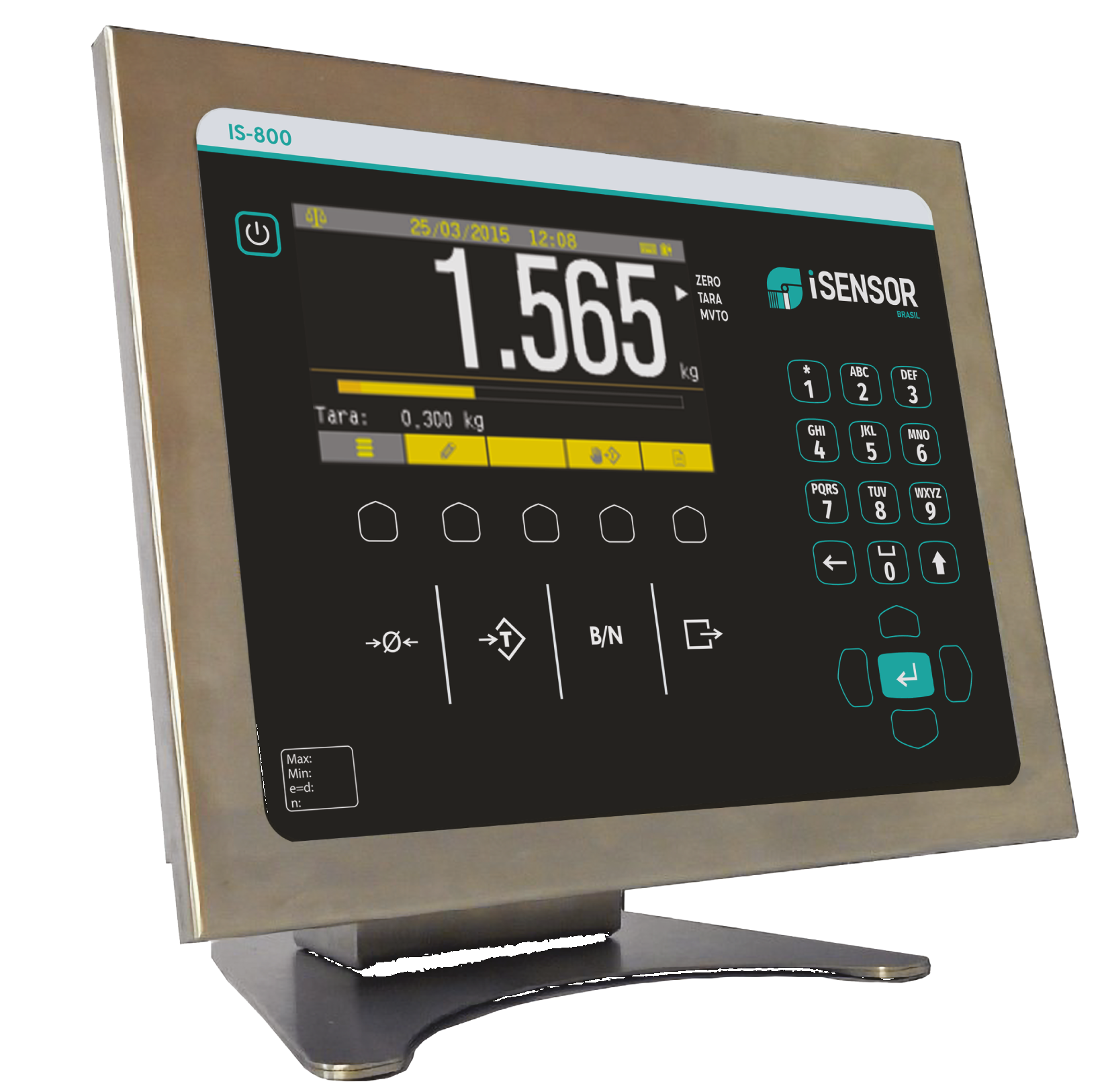

IS800
- Tela colorida sensível ao toque de 5 polegadas
- Pesagem por eixos, contagem de peças, porcentagem
- Classificação High/Low/OK com Set Point na barra de carga
- Dosagem manual ou automática de até 12 componentes
- SPC — Sistema de Pesagem Contínua de Grãos
- PLC programável até 500 linhas com ciclo de 100 ms
Engenharia 4.0

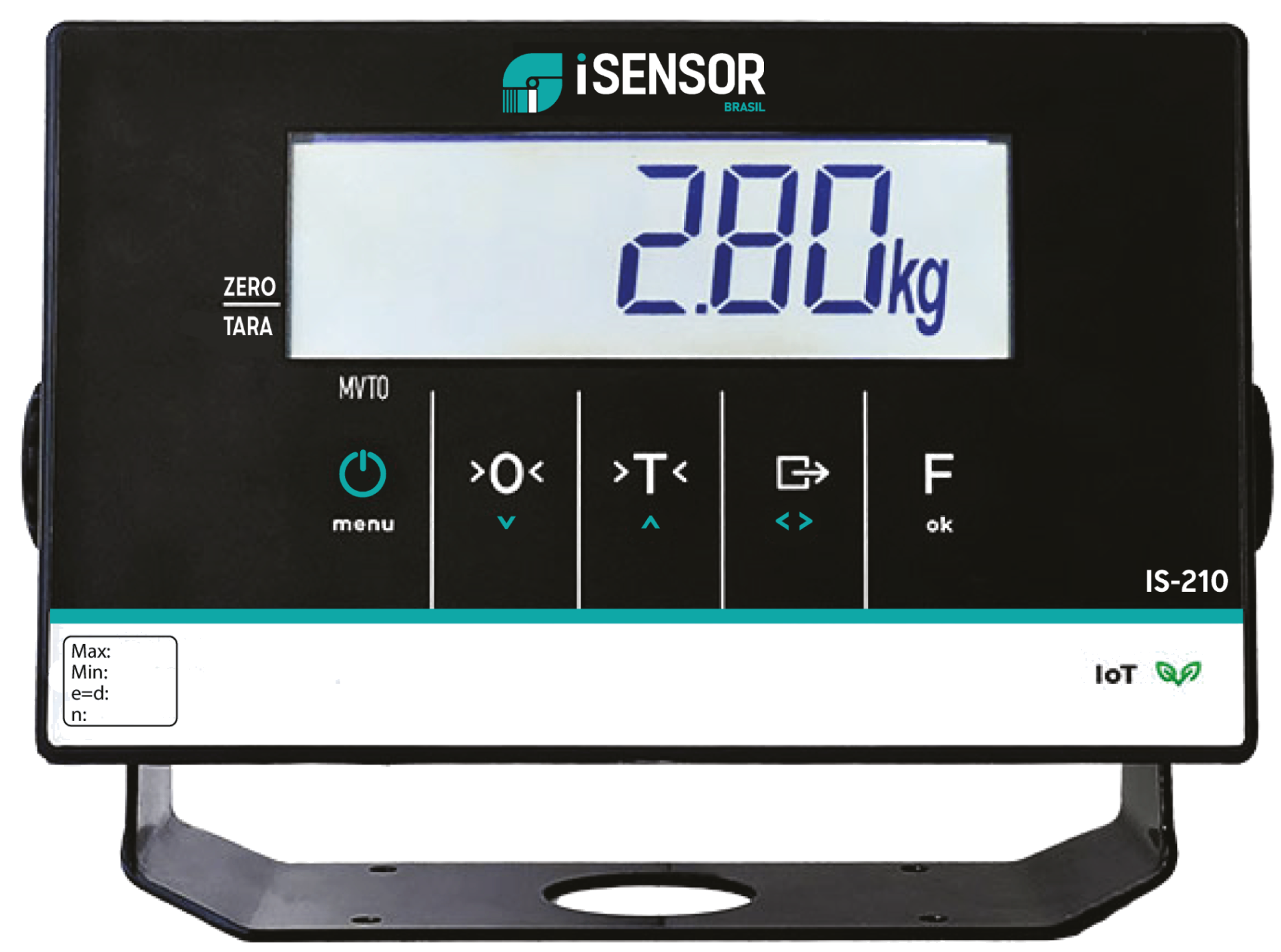

IS210
- Gabinete AISI com 9 funções integradas
- Todas as funções de IoT WiFi ativadas
- Tickets e etiquetas predefinidos e personalizáveis
- Comunicação COM1/COM2 RS232 e RS485
- Comunicação por TCP e Modbus RT
- Placa de disjuntor 8E/8S 24Vdc/Vac para função PLC
Auto Conect
Aplicativo exclusivo para iOS e Android desenvolvido para a Indústria 4.0. Acompanhe em tempo real informações de pesagem, operadores e fluxos de trabalho, garantindo maior segurança e rastreabilidade.
# Comparativo
Tipos de sinal de pesagem
A parte mais importante das balanças rodoviárias é o conjunto de sensores. Veja a diferença entre as tecnologias disponíveis no mercado.

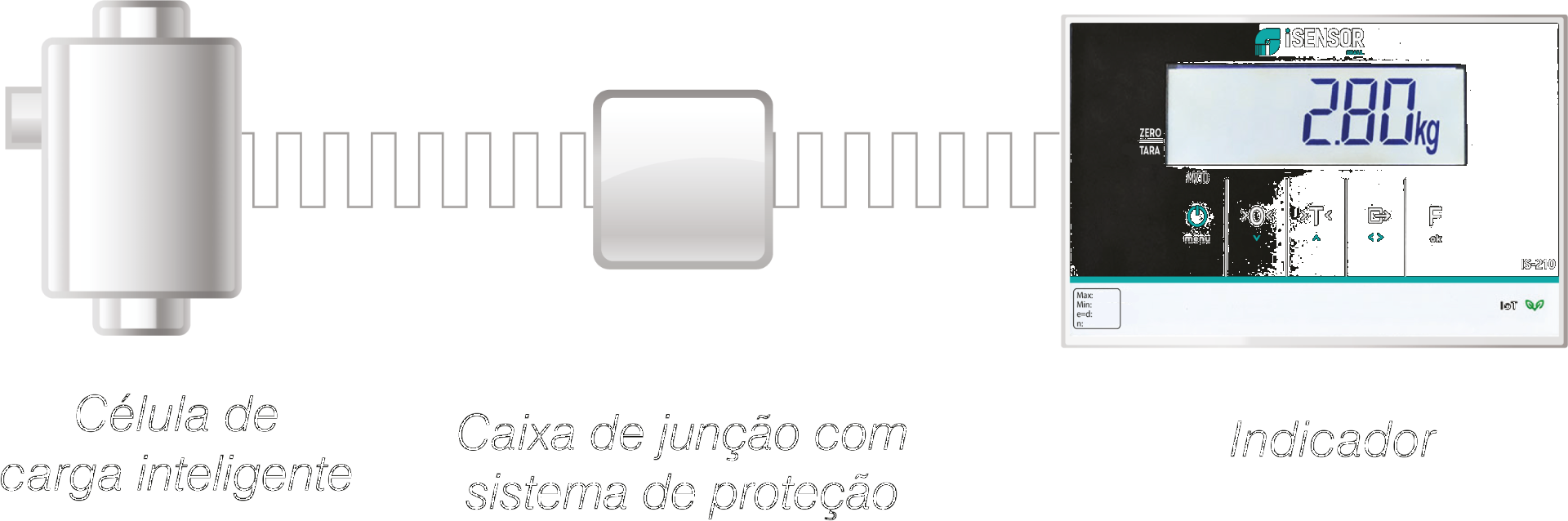

Digital Inteligente
Recomendado
- Compensa variações de temperatura, não linearidade, histerese e carregamento fora de centro
- Armazena dados de calibração na própria célula
- Sinal limpo, imune a interferências eletromagnéticas

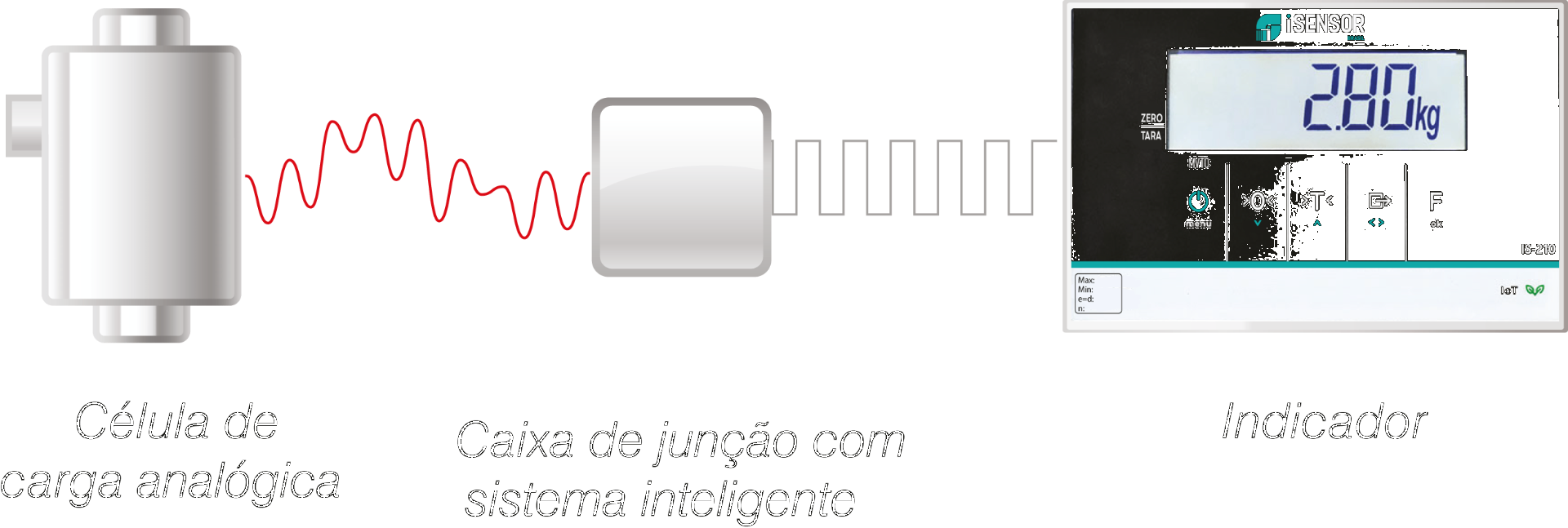

Digitalizado
- Compensa variações e erros de linearidade
- Possui processamento do sinal interno
- Melhoria na intensidade do sinal
- Utiliza caixa de junção digitalizadora

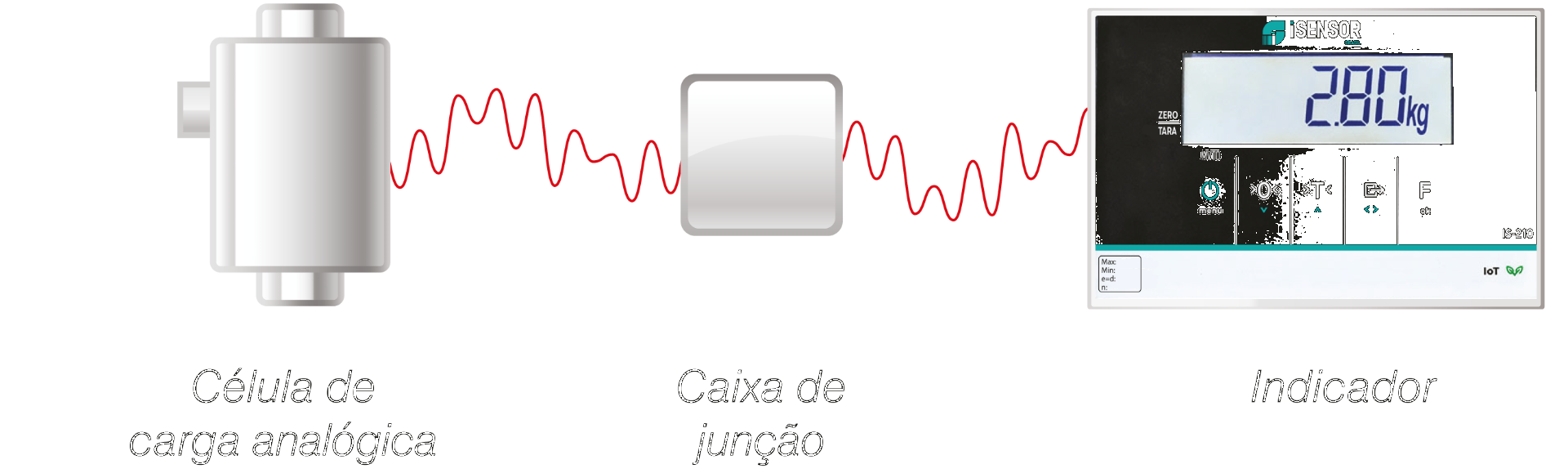

Analógica
- Não possui processamento interno do sinal
- Sinal de baixa intensidade, milhões de vezes menor que o digital
- Alta suscetibilidade a interferências eletromagnéticas
- Não permite autodiagnóstico
# Tipos de instalação
Compatível com qualquer modelo
Instalamos o kit eletrônico CP-D em balanças mecânicas, eletro-mecânicas e eletrônicas — sobre piso, semi-embutidas ou embutidas.
Mecânica / Eletro-mecânica
Eletrônica sobre/semi/embutida
Etapas de instalação
- 1Equipe técnica especializada avalia as condições atuais das células de carga existentes na balança rodoviária, com laudos de conformidade e ensaios com U.M.C.
- 2Constatada a necessidade de substituição, é elaborado um orçamento específico para cada cliente.
- 3Substituição completa: troca de células de carga, cabos, caixa de junção e indicador de peso.
- 4Ensaios de pesagem com U.M.C. e laudos atestando a completa confiabilidade da pesagem.
- 5Emissão do termo de garantia e notificação à autoridade legal para verificação inicial do instrumento de pesagem.
# Por que atualizar
Benefícios da modernização eletrônica
Mais precisão
Células de carga digitais CP-D com tecnologia francesa, leitura estável e classe de exatidão superior.
Proteção IP69K
Selagem hermética a laser, imunes à água, poeira, corrosão e jato de alta pressão.
Autodiagnóstico
Reconhecimento célula a célula com diagnóstico em tempo real direto no indicador.
IoT & Indústria 4.0
Indicadores IS800/IS210 com WiFi, Modbus, CANopen, DeviceNet e app Auto Conect.
Sinal 5x mais rápido
Caixa de junção CPX com comunicação digital cinco vezes mais veloz que a convencional.
Sem trocar a plataforma
Aproveita a estrutura mecânica existente, reduzindo custo e tempo de parada da balança.
# O que está incluso

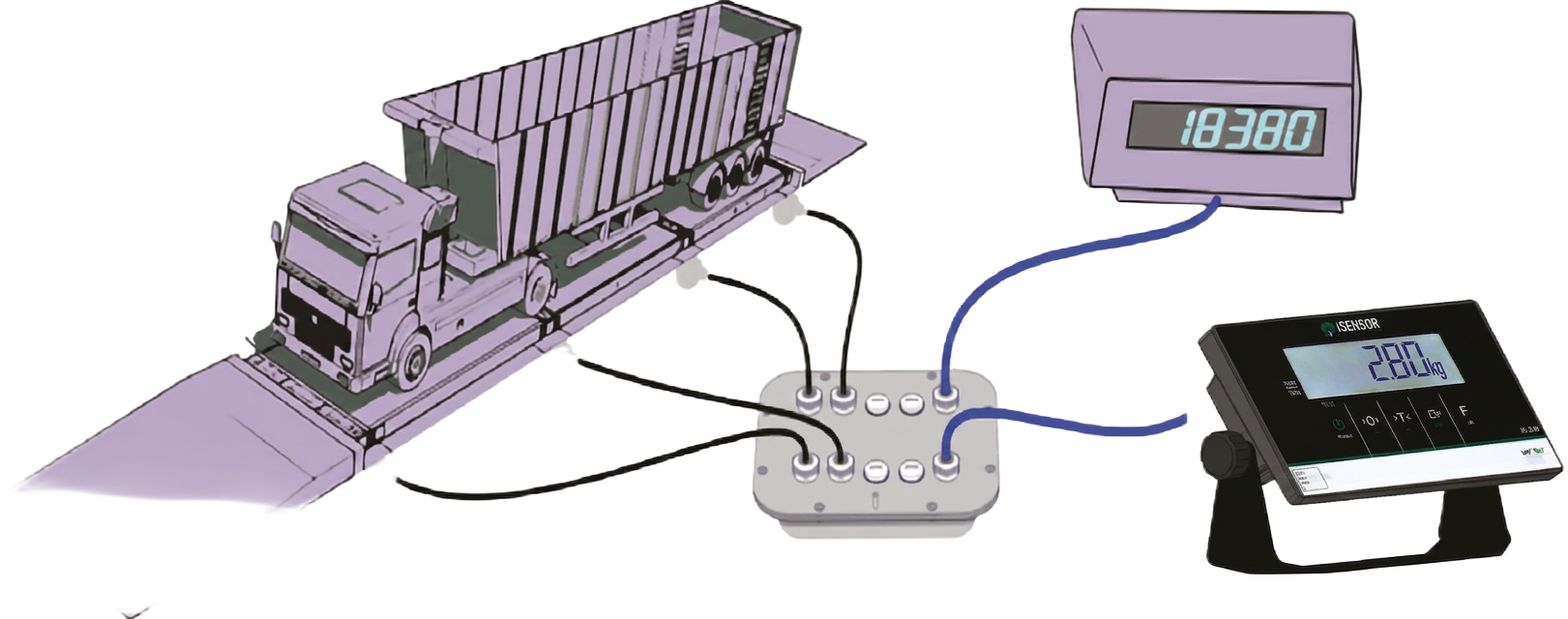

Tudo o que acompanha o Kit Full
Pronto para modernizar sua balança rodoviária?
Fale com nossos consultores e receba um diagnóstico técnico sem compromisso.
Solicitar atendimento
