# Totalizador Contínuo de Carga
Pesagem automática para granéis secos
A balança de fluxo contínuo CP FLUX-X é fabricada para pesagem automática de produtos granulosos secos com boa fluidez — grãos, cereais, cascas e farelos — em processo contínuo de pesagem.
O sistema é fornecido com o indicador de peso IHM IS800, totalmente programável e personalizável, trabalhando como um totalizador de peso descontínuo.
10–3.000
ton/hora de fluxo
14
modelos CPX
# Características técnicas
Engenharia para alta produtividade
Aço carbono laminado
Fabricada em chapas laminadas de aço carbono com acabamento em pintura PU, garantindo qualidade e durabilidade.
Alta capacidade
Faixa de operação de 10 a 4.000 m³/h, atendendo desde pequenas linhas até grandes operações portuárias.
Dupla verificação
Sistema exclusivo de confirmação de peso em dois níveis que eleva a confiabilidade e garante exatidão na pesagem.
Área classificada
Modelos específicos para áreas classificadas com certificados de acreditação e aprovação nacional e internacional.
Design compacto
Baixa estatura de seção que possibilita instalação em espaços limitados e evita o acúmulo de poeira.
Manutenção facilitada
Design simples e compacto que facilita manutenções e revisões, reduzindo tempo de parada operacional.
Células de carga
Caçamba de pesagem suportada por quatro ou oito células de carga em estrutura metálica retangular.
Acabamento PU
Pintura em poliuretano que oferece resistência superior à corrosão e desgaste em ambientes agressivos.
Múltiplos protocolos
Comunicação via Modbus, Profibus, CANopen e DeviceNet para integração com sistemas de automação industrial.

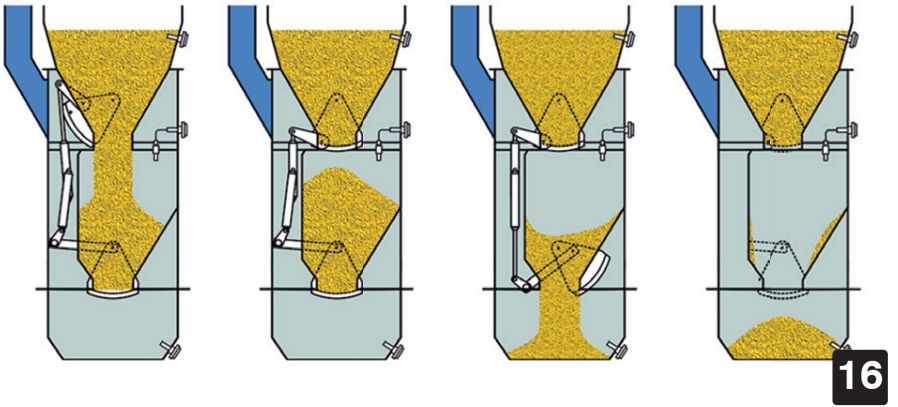

# Processo de pesagem
Três etapas de funcionamento
Sistema exclusivo de confirmação de peso em dois níveis garantindo exatidão.
Carga do silo pulmão
A alimentação cedida carrega o silo pulmão da balança, que faz o cálculo lógico gerado por sensores de carga que medem o fluxo de produtos.
Conferência no silo balança
É feita a descarga para o silo balança, que confere o peso informado pela primeira etapa, verificando as confluências e sinalizando de forma confiável a pesagem.
Descarga precisa
O produto pesado em duas etapas de verificação é descarregado precisamente, garantindo total confiabilidade no processo de pesagem.

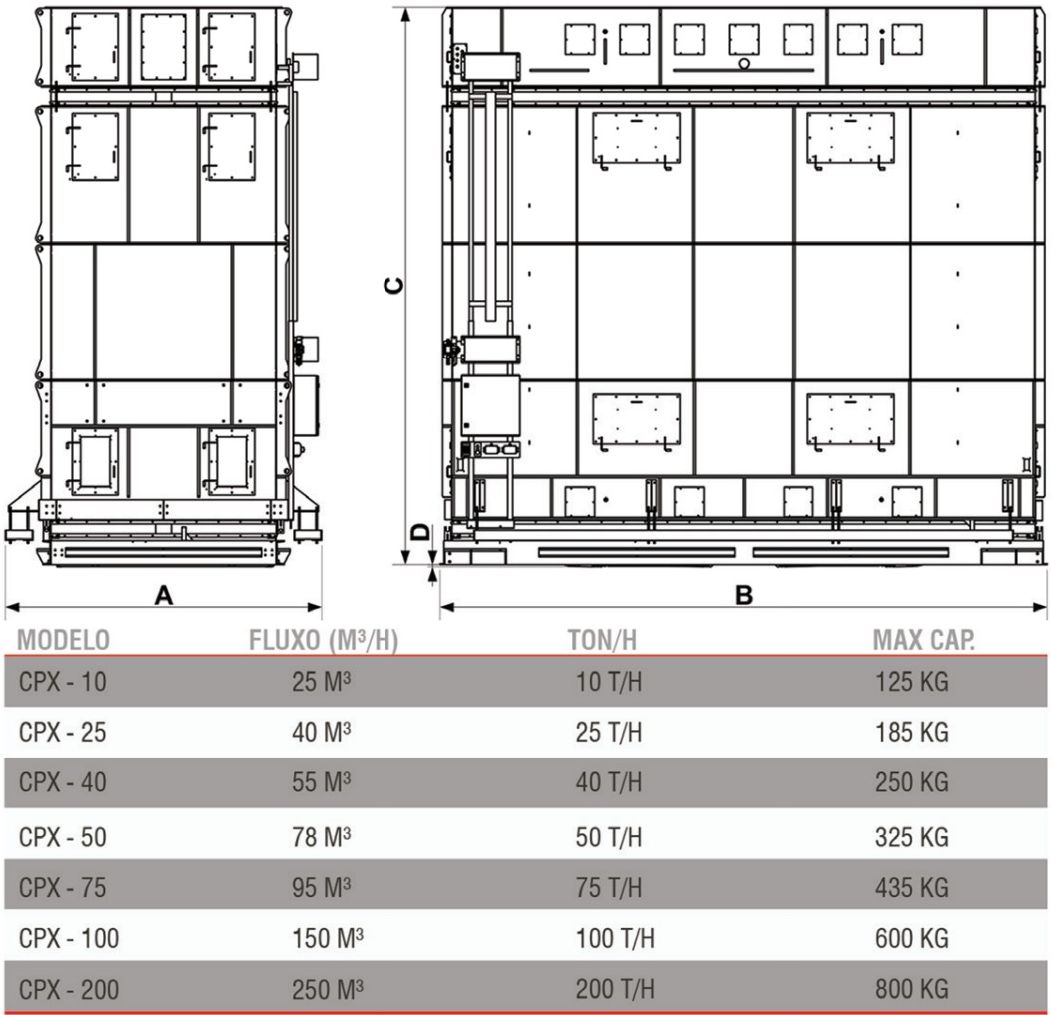

# Dimensões e modelos
14 configurações CP FLUX-X
Capacidades de 10 a 2.000 t/h para diferentes escalas de operação.
Tabela de modelos
| Modelo | Fluxo (m³/h) | Ton/h | Máx. cap. |
|---|---|---|---|
| CPX - 10 | 25 m³ | 10 t/h | 125 kg |
| CPX - 25 | 40 m³ | 25 t/h | 185 kg |
| CPX - 40 | 55 m³ | 40 t/h | 250 kg |
| CPX - 50 | 78 m³ | 50 t/h | 325 kg |
| CPX - 75 | 95 m³ | 75 t/h | 435 kg |
| CPX - 100 | 150 m³ | 100 t/h | 600 kg |
| CPX - 200 | 250 m³ | 200 t/h | 800 kg |
| CPX - 600 | 800 m³ | 600 t/h | 3.500 kg |
| CPX - 800 | 1.000 m³ | 800 t/h | 5.000 kg |
| CPX - 1000 | 1.400 m³ | 1.025 t/h | 7.500 kg |
| CPX - 1200 | 1.600 m³ | 1.200 t/h | 10.000 kg |
| CPX - 1600 | 2.000 m³ | 1.600 t/h | 15.000 kg |
| CPX - 1800 | 2.200 m³ | 1.800 t/h | 20.000 kg |
| CPX - 2000 | 2.700 m³ | 2.000 t/h | 25.000 kg |

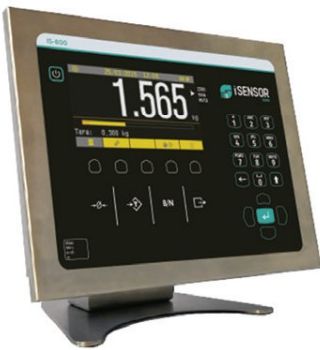

# Indicador IHM IS800
Interface completa com tecnologia CLP
Fabricado em aço inox com opção para áreas classificadas, oferece diversos protocolos de comunicação e interface amigável ao operador. Grau de proteção IP68 para operar nas mais adversas condições.
Sua tecnologia permite gerenciar até 4 sistemas de pesagem, tornando-se uma opção de menor custo. Atua como gerenciador lógico de pesagem e IHM garantindo resultados mais precisos.
Protocolos compatíveis
# Aplicações
Para operações de alto fluxo
Operações portuárias
Controle de carga em navios e regiões portuárias de alto fluxo.
Elevadores de grãos
Estações de carga e descarga em silos e elevadores agroindustriais.
Vagões e veículos
Carregamento de vagões de trem e grandes escalas veiculares.
